strawa Frischwasserstation Zentrale Friwara Z42-E-Zirku

Frischwasserstation Zentrale
Friwara-Z42

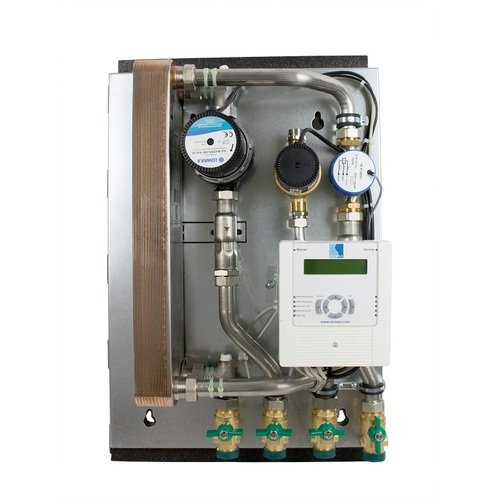

bestehend aus:
-solider Grundplatte aus verzinktem
Stahlblech zur Anbindung des kupfer-
gelöteten Edelstahlplattenwärme-
tauschers und der einzelnen
Komponenten
-inklusive EPP Dlierhaube
-zur Verkalkungsreduzierung senkrecht
positionierter und kupfergelöteter
Edelstahl-Plattenwärmeübertrager
mit großer thermischer Länge zur Erreichung
möglichst niedriger System-
Rücklauftemperaturen
-Optionaler edelstahlgelöteter Edelstahl-
Plattenwärmetauscher gegen Aufpreis
mit großer thermischer Länge zur
Erreichung möglichst niedriger System-
Rücklauftemperaturen
-Es sind die technischen Einsatzgrenzwerte
im Wasser für Heizung und Sanitär in den
technischen Datenblättern des
Wärmetauscherherstellers einzuhalten
-WW-Erzeugung im hygienischen
Durchflussprinzip mit elektronischem
Regler und schnell reagierendem
Volumenstrommesser inklusive Fühler
an VL, RL, WW Ausgang, KW Eingang.
Regelparamenter im Regler hinterlegt.
Zur Inbetriebnahme müssen lediglich
Uhrzeit und gewünschte Warmwasser-
temperatur eingestellt werden
-elektronisch geregelte Umwälzpumpe YonosPara RS 15/7,5
-optional Wasserschlagdämpfer in
Trinkwasserseite
-optional Zirkulation
-sämtliche Rohrleitungen aus Edelstahl
DN25
-Rohrschellen aus verzinktem Stahl
mit Gummieinlage zur Schall und
Wärmeentkopplung
-Rohranschlüsse nach unten abgehend
-geringer Druckverlust auf der
Trinkwasserseite
-elektronische Regelung
-Regelbereich der Zapftemperatur
45-60 Grd. C
-Station komplett montiert und auf
Dichtigkeit geprüft, einschließlich der
Dichtungen
Technische Daten:
-max. Betriebsdruck primär: 10 bar
-max. Betriebstemperatur primär: 90 Grd. C
-max. Druckverlust primär: 450 mbar
-max. Betriebsdruck sekundär: 10 bar
-max. Betriebstemperatur sekundär: 70 Grd. C
-max. Druckverlust sekundär: 750 mbar
-max. Warmwasserleistung bei 50 K
Spreizung: 146 kW
-max. Zapfmenge bei TWW = 60 Grd. C:
42 l/min
-min. Vordruck sekundär: 2,0 bar
-Regelbereich der Zapftemperatur: 45-60 Grd C
-Werkstoffe Fittinge sekundär: CuZn40Pb2
-Werkstoffe Fittinge primär: CuZn40Pb2
zum Teil CuZn39Pb3
-Werkstoffe Rohrleitungen: Edelstahl

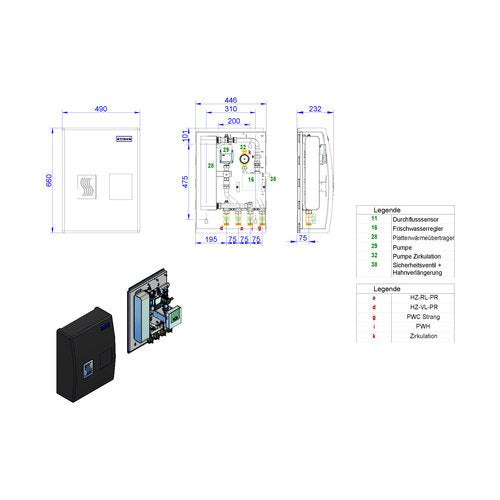

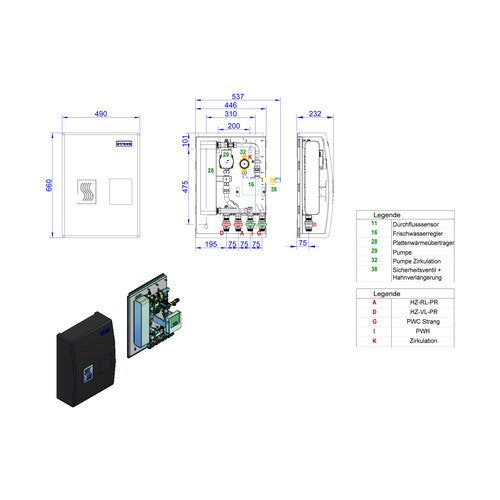

-Einbaumaße:
Höhe 670, Breite 500, Tiefe 240 mm

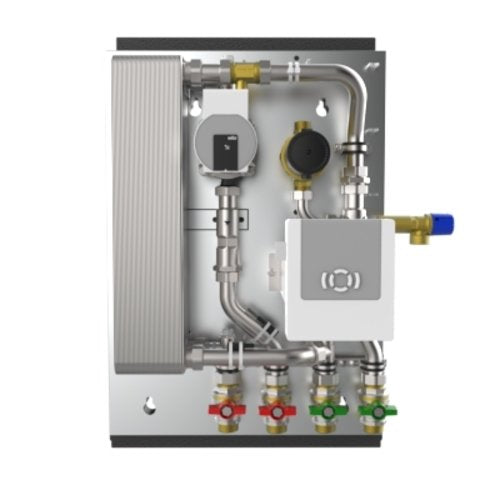

Frischwasserstation Zentrale
Friwara-Z42-E-Zirku
Schüttleistung 42 l/min
mit edelstahlgelötetem Edelstahl-
Plattenwärmetauscher
mit integrietem Zirkulations-
modul mit Zirkulationspumpe
Art.-Nr: 30-421000
Fabrikat: s t r a w a
Telefon: 036256/8661-0 Fax: -99
