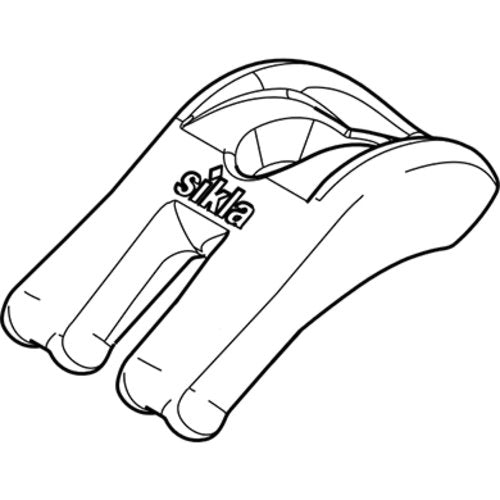

SIKLA Spannpratze SPA 5P-M16 Spannbereich: 4 - 40mm, HCP

Spannpratze zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern.\n\n\nSpannpratze ohne Auflageplatte. Durchgangsloch Ø17 mm für M16 Gewindeelemente. Möglicher Spannbereich M16 von 4 - 40 mm.\n\n\nzul. Belastung:\nFz (M16) = 16,7 kN je Spannpratze\nDie Angaben beziehen sich auf die Verwendung einer Standard Sechskantschraube der Festigkeitsklasse 8.8.\nFx (M16) = 3,6 kN je zwei Spannpratzen\nDie Angaben beziehen sich auf den ungünstigsten Fall bei Flanschdicken 40 mm (M16) sowie einem Haftbeiwert µHaft = 0,20. Eine ggf. einwirkende Zugkraft Fz wurde nicht berücksichtigt.\n\nAnzugsdrehmoment M16: 150\n\nErmittlung der erforderlichen Schraubenlänge Lmin:\nAnordnung A durchgeschraubte Sechskantschraube mit Halteklaue\nLmin = a + b + 49 mm\nAnordnung B eingesetzte Hakenkopfschraube HZ:\nLmin = b + 55 mm\n\nAllgem. bauaufsichtliche Zulassung -Z-14.4-784\n\nMaterial: Stahl, HCP\n\nFabrikat: SPA 5P HCP - M16\nHersteller: Sikla
