strawa Anschlussgarnitur e-class 1

Anschlussgarnitur
e-class AG-WMZ-F
mit Wärmezählerverrohrung
für den horizontalen Primäranschluss
von e-class VA Heizkörper- bzw.
Flächenheizungsverteilern

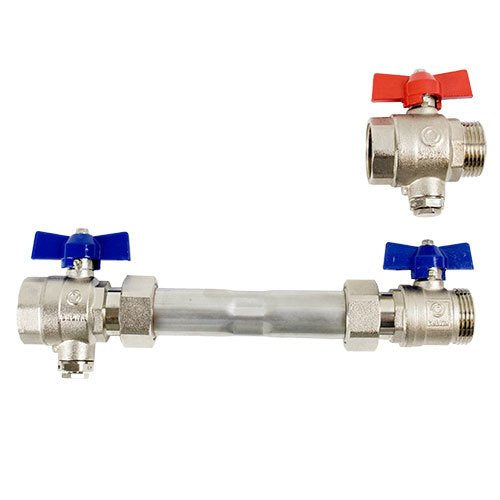

bestehend aus
zwei 3/4'' (1'' ) Kugelhähnen (Flügelgriff rot für
Vorlauf bzw. blau für Rücklauf) mit
Fühleranschluss für direkteintauchende
Fühler (D= 5-5,2 mm, M10x1-IG IG) im Vor- und
Rücklauf (2F), zusätzlicher Kugelhahn
(Flügelgriff blau) im Rücklauf,
WMZ-Distanzrohr 3/4'' (1'' ) AG
Länge 110 (130) mm aus Edelstahl 1.4301,
Fühlereinbaustück austauschbar
(Fühlereinbaustück D= 6 mm M12 x 1 AG,
Art.-Nr.: 55-330024)
Material: Press-Messing CW617N
Flachdichtungen: WS 3825
lose im Schutzkarton verpackt
max. Betriebsdruck: 6 bar
max. Betriebstemperatur: 80 °C
max. Volumenstrom: 2,14 m³/h
Sekundäranschluss: 1'' AG fld.

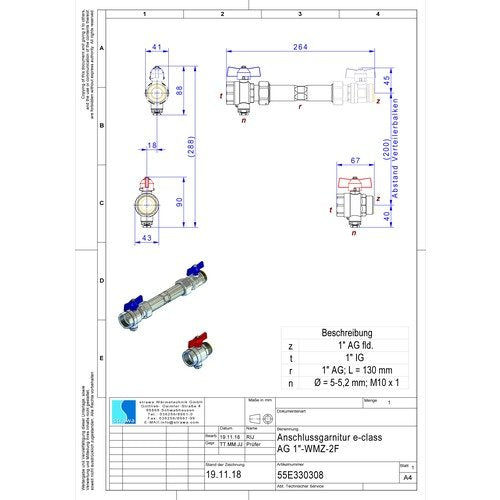

e-class AG 1'' -WMZ-2F
Fühlereinbaustück im Vor- und Rücklauf
WMZ-Distanzrohr: 1'' AG L=130 mm
Baulänge: 260 mm
Primäranschluss: 1'' IG horizontal
Art.-Nr.: 55E330308
Fabrikat: s t r a w a
Telefon: 036256/8661-0 Fax: -99
